Замена аварийного размыкателя в высоковольтной батарее Volkswagen ID.3 и ID.4: пошаговая инструкция

Высоковольтная батарея — это сердце электромобилей Volkswagen ID.3 и ID.4, обеспечивающее питание электромоторов. После ДТП может потребоваться замена аварийного размыкателя, который срабатывает для защиты системы от перегрузок и коротких замыканий. Этот процесс требует высокой квалификации и строго соблюдения техники безопасности, так как работа ведется с устройством, находящимся под высоким напряжением.

В данной статье вы найдете подробные этапы замены аварийного размыкателя, включая демонтаж и установку батареи.

Почему важен аварийный размыкатель?

Аварийный размыкатель или пиротехнический предохранитель размыкает цепь высоковольтной батареи в случае аварии, предотвращая возгорание и дальнейшие повреждения. После его срабатывания батарея становится неработоспособной, и размыкатель требует замены для восстановления функций автомобиля.

Этапы замены аварийного размыкателя

1. Подготовка к работе

Перед началом работ необходимо:

1. Полностью выключить автомобиль и вынести ключи зажигания из салона.
2. Надеть изолирующие перчатки, антистатическую обувь и защитные очки.
3. Подготовить рабочее место: подъемник, тележку для батареи, инструменты для работы с высоковольтными системами.

2. Обесточивание системы

Для безопасной работы необходимо отключить все источники питания:

1. Отключите 12-вольтовую батарею:
   • Снимите минусовую и плюсовую клеммы, чтобы полностью обесточить системы управления.
2. Отключите высоковольтную цепь:
   • Найдите сервисный разъем для размыкания цепи и отсоедините его.

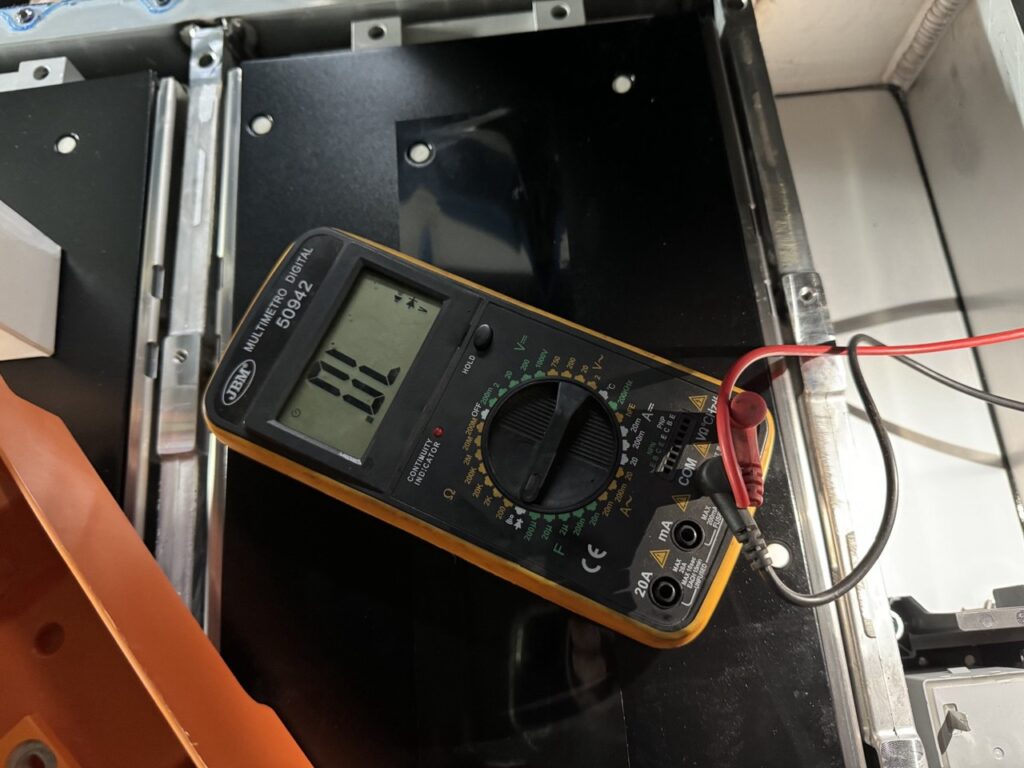

   • С помощью мультиметра убедитесь, что в системе отсутствует напряжение.

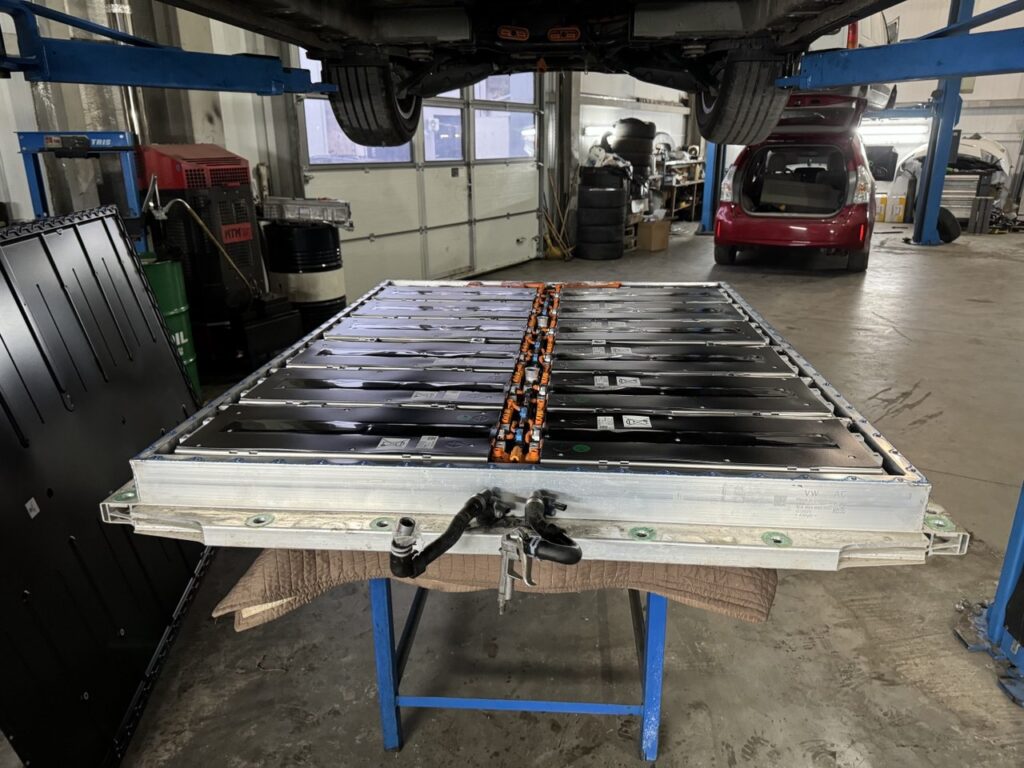

3. Демонтаж батареи

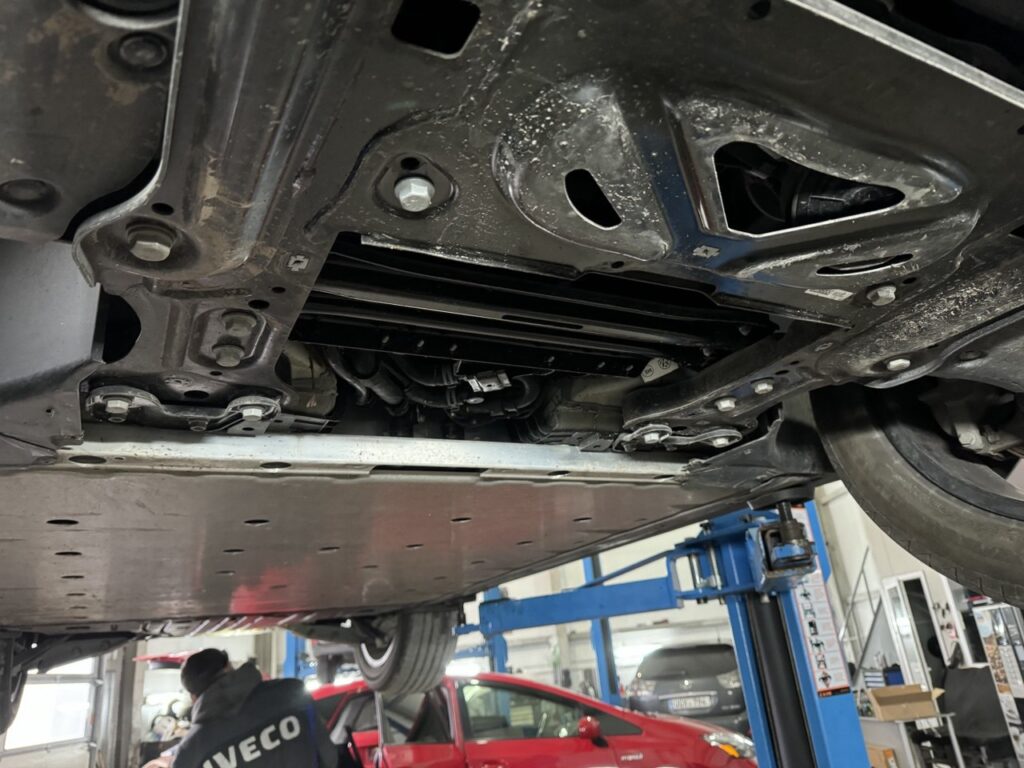

1. Поднимите автомобиль на подъемнике для удобного доступа к батарее.
2. Снимите защитные панели, закрывающие батарею.
3. Отсоедините электрические разъемы и системы охлаждения.
4. Используя специальную платформу, открутите крепления батареи и опустите ее.

4. Замена аварийного размыкателя

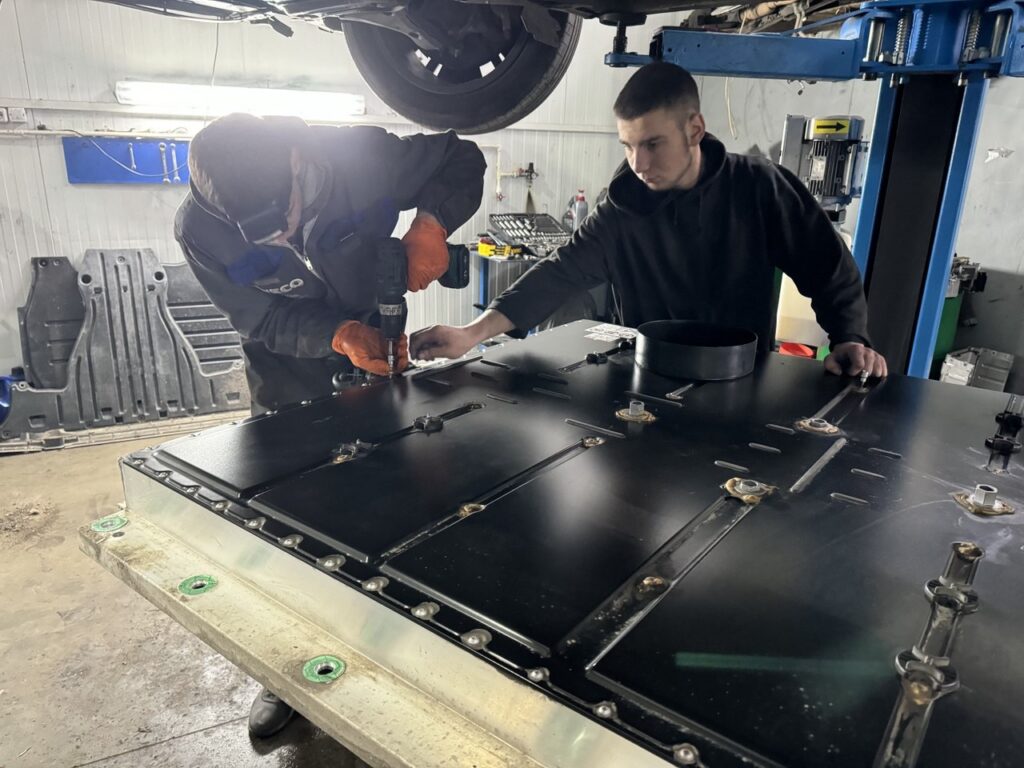

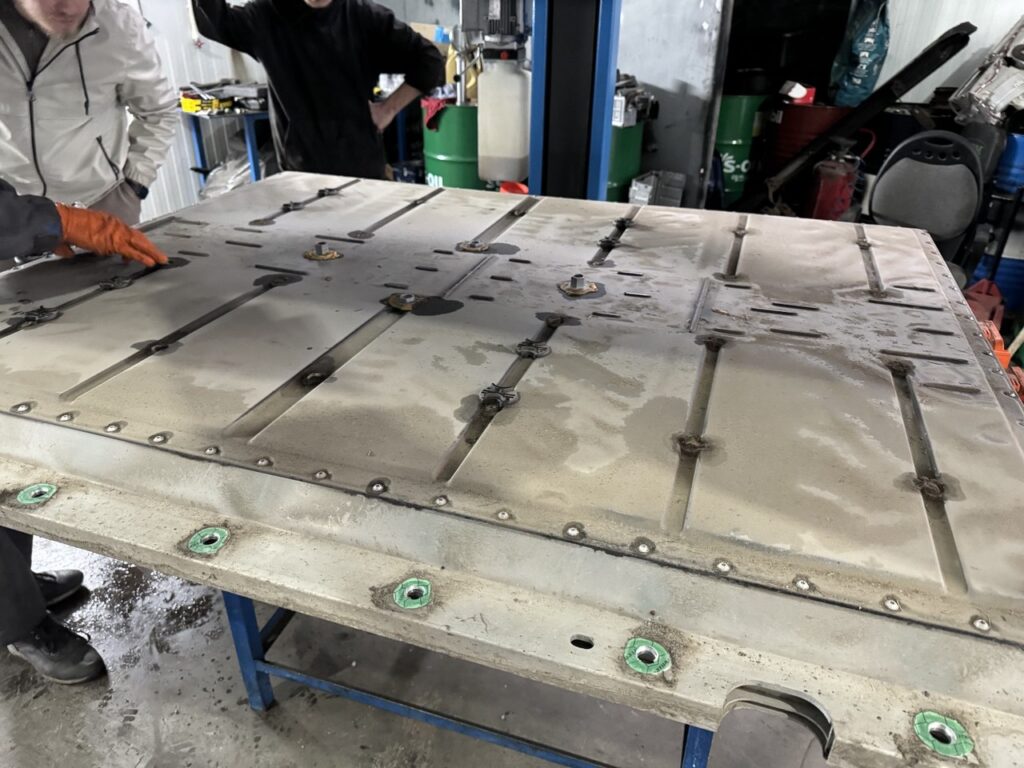

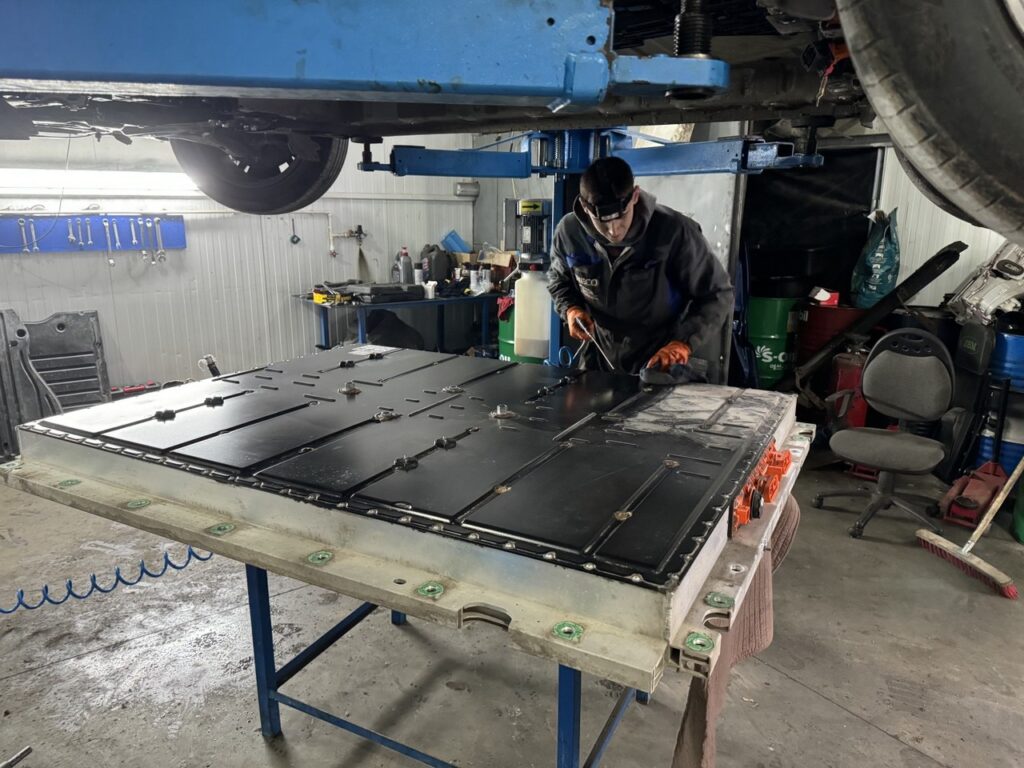

1. Разберите корпус батареи, чтобы получить доступ к размыкателю.
2. Осмотрите устройство на наличие повреждений.
3. Отсоедините все разъемы и снимите сработавший размыкатель.
4. Установите новый размыкатель, следуя техническим инструкциям Volkswagen.
5. Проверьте надежность всех подключений.

5. Установка батареи обратно

1. Поднимите батарею на платформе и выровняйте ее по крепежным точкам.
2. Подсоедините все разъемы, включая электрические и охлаждающие системы.
3. Закрепите батарею с помощью штатных креплений.
4. Установите защитные панели на место.

6. Проверка системы

После установки батареи необходимо провести диагностику:

1. Подключите 12-вольтовую батарею.
2. С помощью диагностического сканера проверьте работоспособность высоковольтной системы и сбросьте ошибки.
3. Убедитесь, что автомобиль заряжается и запускается.

7. Финальный тест-драйв

1. Проверьте работу автомобиля в движении, чтобы убедиться в исправности всех систем.
2. Убедитесь, что на приборной панели отсутствуют ошибки.

Меры предосторожности и рекомендации

• Работы с высоковольтной батареей должны выполняться только квалифицированными специалистами.
• Используйте только оригинальные детали и инструменты, рекомендованные производителем.

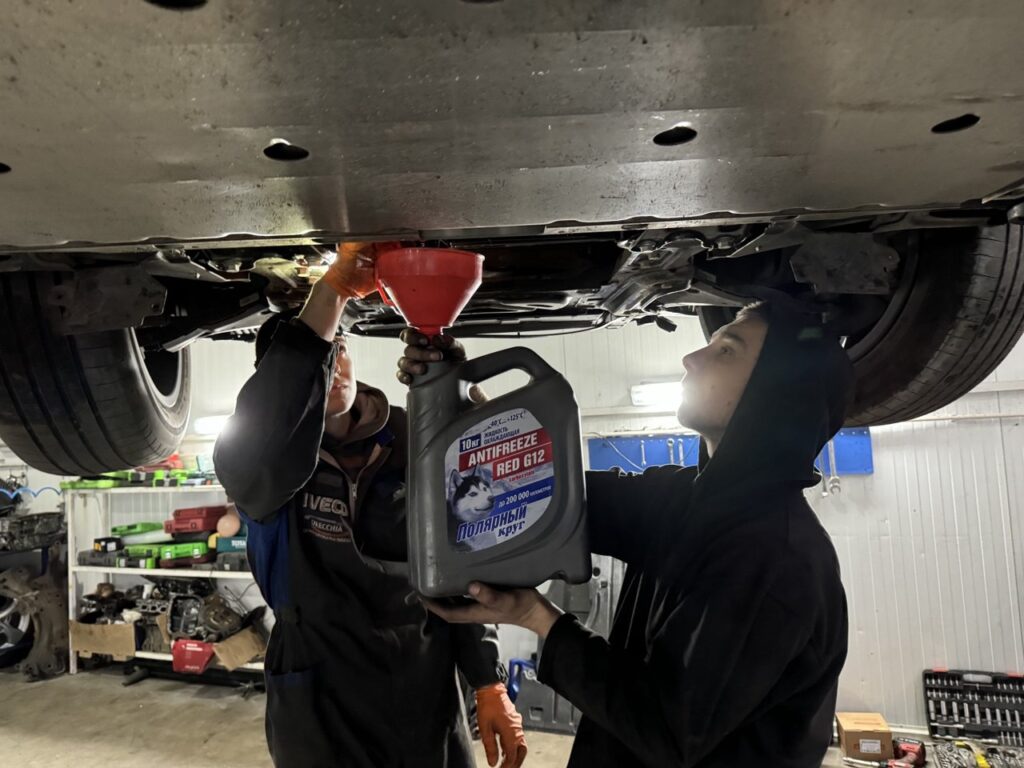

• Тщательно проверяйте герметичность охлаждающих систем и надежность всех соединений после сборки.

Заключение

Замена аварийного размыкателя — это сложная процедура, которая требует демонтажа батареи и работы с высоковольтной системой. Неправильные действия могут привести к серьезным повреждениям или даже угрозе жизни. Если у вас нет опыта работы с такими системами, обязательно обратитесь в сертифицированный сервисный центр.

Соблюдая описанные этапы, вы сможете безопасно восстановить работоспособность вашего Volkswagen ID.3 или ID.4.
